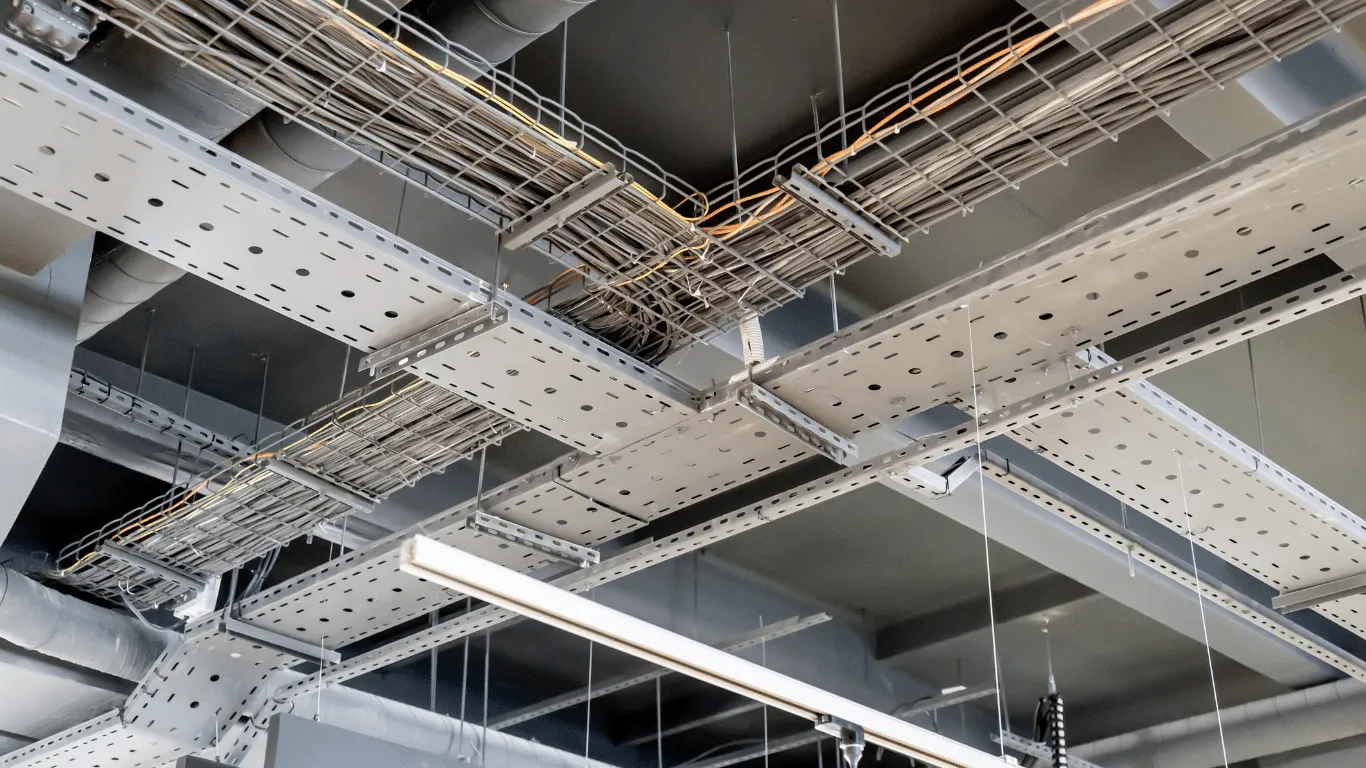

جدول تحمل بار انواع سینی کابل (مشبک، نردبانی، کفی) و اصول طراحی ساپورت
آذر
در پروژههای صنعتی، ساختمانی، پتروشیمی، نیروگاهی و حتی زیرساختهای دیتا، انتخاب صحیح سینی کابل (Cable Tray) و طراحی اصولی ساپورتها نقش مهمی در افزایش ایمنی، عمر مفید تأسیسات و جلوگیری از بروز مشکلاتی مانند خمیدگی، کشش کابلها یا آتشسوزی دارد. یکی از مهمترین مباحث در طراحی مسیر عبور کابل، محاسبه صحیح تحمل بار انواع سینی کابل و رعایت فاصله استاندارد ساپورتهاست.
در این مقاله به صورت جامع و حرفهای بررسی میکنیم:
-
انواع سینی کابل و تحمل بار هر یک
-
عوامل مؤثر بر ظرفیت باربری
-
جدولهای استاندارد تحمل وزن
-
فاصله استاندارد ساپورتها
-
نکات کلیدی طراحی برای پروژههای صنعتی
-
اشتباهاتی که معمولاً باعث شکست سازه سینی کابل میشود
-
و در پایان، معرفی تولیدات باکیفیت شرکت اورهان صنعت
بخش اول: انواع سینی کابل و ویژگیهای باربری
انتخاب درست نوع سینی کابل اولین قدم برای طراحی دقیق شبکه کابلکشی است. سه نوع متداول سینی در ایران عبارتاند از:

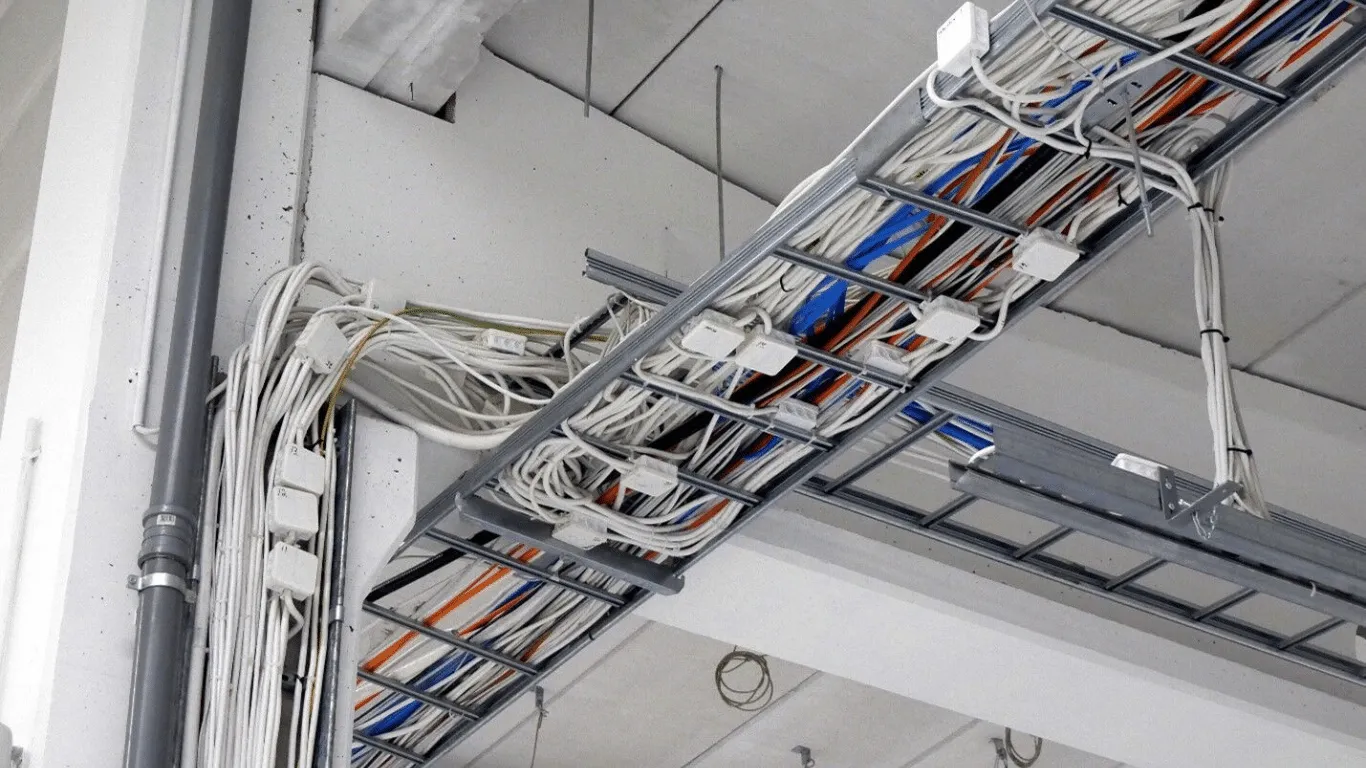

۱) سینی کابل نردبانی (Ladder Type)
این نوع سینی بیشترین تحمل بار را دارد و برای کابلهای سنگین یا مسیرهای طولانی بهترین انتخاب است.
ویژگیهای مهم:
-
مناسب برای کابلهای قدرت با قطر زیاد
-
تهویه عالی (مناسب برای کابلهای گرمشونده)
-
تحمل وزن بسیار بالا
-
مناسب برای محیطهای صنعتی، پالایشگاهی و نیروگاهی
ظرفیت باربری:
بهطور معمول یک سینی نردبانی با ضخامت ۱.۵ تا ۲ میلیمتر میتواند بین 60 تا 120 کیلوگرم در هر متر طول را تحمل کند.
این عدد بسته به مواد اولیه، نوع تقویتکننده و عرض سینی متفاوت است.
۲) سینی کابل مشبک (Perforated Cable Tray)
سینی کابل مشبک یکی از پرکاربردترین مدلها در پروژههای ساختمانی و صنعتی سبک است.
ویژگیها:
-
وزن کمتر نسبت به نوع نردبانی
-
قیمت اقتصادیتر
-
تهویه متوسط
-
مناسب برای کابلهای سبک و نیمهسنگین
ظرفیت باربری:
سینی مشبک با ضخامت ۰.۸ تا ۱.۲ میلیمتر معمولاً بین 20 تا 60 کیلوگرم در هر متر را تحمل میکند.
۳) سینی کابل کفی یا سالید (Solid Tray)
این سینی بدون سوراخ بوده و معمولاً برای کابلهای ظریف، کابلهای دیتا یا محیطهای بسیار آلوده استفاده میشود.
ویژگیها:
-
محافظت عالی از کابلها
-
جلوگیری از نفوذ گردوغبار
-
مناسب برای کابلهای شبکه یا کنترل
ظرفیت باربری:
به دلیل ساختار مسطح، تحمل بار این نوع کمتر است و اغلب در محدوده 15 تا 40 کیلوگرم در هر متر قرار میگیرد.
بخش دوم: عوامل مؤثر بر تحمل بار سینی کابل
تحمل بار فقط به نوع سینی بستگی ندارد. عوامل زیر بهشدت ظرفیت آن را تغییر میدهند:
۱) جنس و ضخامت ورق
جنس متداول شامل:
-
گالوانیزه گرم
-
گالوانیزه سرد
-
استیل
-
آلومینیوم
بیشترین تحمل بار مربوط به استیل و گالوانیزه گرم است.
ضخامت ورق و تأثیر آن:
-
۰.۸ میلیمتر → تحمل بار پایین
-
۱ میلیمتر → مناسب ساختمان
-
۱.۲ میلیمتر → نیمهسنگین
-
۱.۵ و ۲ میلیمتر → مناسب صنایع و سینی نردبانی
۲) عرض سینی کابل
هرچه عرض بیشتر باشد، نیاز به مقاومت خمشی بالاتری دارد.
بهطور متوسط:
-
عرض 10–20 سانتیمتر → باربری سبک
-
عرض 30–40 سانتیمتر → کاربری نیمهسنگین
-
عرض 50–60 سانتیمتر → باربری سنگین
۳) فاصله ساپورتها
اگر فاصله ساپورت بیش از استاندارد باشد، سینی دچار:
-
خمیدگی
-
کشش غیرمجاز کابلها
-
شکست اتصالها
میشود.
۴) دمای محیط و شرایط کاری
در پالایشگاهها یا تونلها، دما ممکن است بسیار بالا باشد و این عامل تحمل بار را کاهش میدهد.
۵) کابلها و وزن واقعی آنها
وزن کابلهای قدرت (مانند NYY یا N2XY) بسیار بیشتر از کابلهای دیتا است.
بنابراین نوع کابل مهمترین عامل در محاسبه بار واقعی است.
بخش سوم: جدول استاندارد تحمل بار سینی کابل
(اعداد تقریبی و مطابق استانداردهای معمول تولید در ایران هستند)
۱) تحمل بار سینی نردبانی
| عرض سینی (cm) | ضخامت (mm) | تحمل بار (kg/m) |
|---|---|---|
| 20–30 | 1.5 | 60–80 |
| 40–50 | 1.5 | 80–100 |
| 50–60 | 2.0 | 100–120 |
2) تحمل بار سینی کابل مشبک
| عرض (cm) | ضخامت (mm) | تحمل بار (kg/m) |
|---|---|---|
| 15–20 | 0.8 | 15–25 |
| 20–30 | 1.0 | 20–40 |
| 30–50 | 1.2 | 40–60 |
3) تحمل بار سینی کابل کفی
| عرض (cm) | ضخامت (mm) | تحمل بار (kg/m) |
|---|---|---|
| 10–20 | 0.8 | 10–20 |
| 20–30 | 1.0 | 20–30 |
| 30–50 | 1.2 | 25–40 |
بخش چهارم: فاصله استاندارد ساپورت در نصب سینی کابل
فاصله ساپورت مهمترین عامل در جلوگیری از خمشدن سینی است.
فاصله استاندارد ساپورتها:
-
برای سینی مشبک: ۱ تا ۱.۲ متر
-
برای سینی کفی: ۱ متر
-
برای سینی نردبانی: ۱.۵ تا ۲ متر
اگر وزن کابل زیاد باشد، فاصله باید 20–30% کمتر شود.
بخش پنجم: اصول طراحی ساپورت سینی کابل
۱) انتخاب نوع ساپورت مناسب
-
ساپورت دیواری (Wall Support)
-
ساپورت سقفی (Ceiling Support)
-
ساپورت زمینی (Floor Mounted)
-
ساپورت راد استیلا (Threaded Rod)
انتخاب صحیح باعث تحمل بهتر بار و جلوگیری از لرزش میشود.
۲) ضخامت و کیفیت ساپورت
کیفیت ساپورت باید از خود سینی کابل پایینتر نباشد.
اغلب:
-
ضخامت ناودانی ساپورت: ۲ تا ۴ میلیمتر
-
جنس: گالوانیزه گرم یا رنگ کورهای
۳) رعایت مسیرهای عمودی و افقی
در مسیرهای عمودی معمولاً باید از:
-
ساپورتهای ویژه ریل عمودی
-
کلمپهای محکمکننده کابلها
استفاده شود.
۴) جلوگیری از پیچخوردگی و بار نقطهای
کابلها باید روی سطح سینی قرار بگیرند و نباید بار نقطهای ایجاد شود.
در غیر این صورت سینی دچار:
-
لهشدگی
-
شکست ناگهانی
میشود.
بخش ششم: ۷ اشتباه رایج در نصب سینی کابل (و راهحل)
۱) فاصله زیاد بین ساپورتها
راهحل: رعایت استانداردهای ۱ تا ۲ متری.
۲) انتخاب سینی با ضخامت کم
راهحل: انتخاب بر اساس وزن کابل، نه قیمت.
۳) تراکم بیش از حد کابلها
راهحل: ظرفیت سینی باید حداکثر 70% پر شود.
۴) استفاده از پیچومهره نامناسب
راهحل: پیچ 8.8 استاندارد یا استیل استفاده شود.
۵) نصب سینی کابل بدون در نظر گرفتن مسیرهای آینده
راهحل: طراحی ماژولار و امکان افزودن کابل.
۶) عدم استفاده از رنگ یا پوشش مناسب در محیط مرطوب
راهحل: استفاده از گالوانیزه گرم یا رنگ اپوکسی.
۷) اتصال سینیهای مختلف بدون رابط استاندارد
راهحل: استفاده از کانکتور، رابط L و U مخصوص.
بخش هفتم: چگونه سینی کابل مناسب خود را انتخاب کنیم؟
برای انتخاب صحیح باید موارد زیر را بررسی کنید:
-
وزن واقعی کابلها
-
طول مسیر و تعداد طبقات
-
شرایط محیطی (رطوبت، دما، گردوغبار)
-
نوع پروژه (ساختمانی، صنعتی، بیمارستانی، دیتا سنتر)
-
نیاز به توسعه آینده
-
استانداردهای مورد استفاده
انتخاب درست، هزینههای نگهداری را بهشکل چشمگیر کاهش میدهد.
جمعبندی
انتخاب صحیح نوع سینی کابل و رعایت اصول طراحی ساپورتها نقش بسیار مهمی در پایداری و ایمنی مسیر کابلکشی دارد. بررسی تحمل بار انواع سینی کابل (نردبانی، مشبک، کفی) و توجه به عواملی مانند ضخامت ورق، عرض، جنس و فاصله استاندارد ساپورتها باعث میشود سیستم تأسیسات پروژه شما بدون مشکل و با عمر مفید طولانی کار کند.
در این میان انتخاب یک تولیدکننده معتبر نیز اهمیت حیاتی دارد.
شرکت اورهان صنعت بهعنوان یکی از تولیدکنندگان تخصصی سینی کابل در ایران، محصولات خود را با:
-
ورقهای استاندارد
-
پوشش گالوانیزه مقاوم در برابر خوردگی
-
طراحی صنعتی دقیق
-
تحمل بار تستشده
-
کیفیت بالا و قیمت مناسب
تولید و عرضه میکند و گزینهای مطمئن برای پروژههای ساختمانی و صنعتی بهشمار میرود.
