استراکچر پنل خورشیدی 5 پنله تک ردیف

17.250.000 تومان

• • جنس: فولاد گالوانیزه فابریک
  • زیر ساخت: پایه کوبی، دریل کردن، بتنی
  • مناسب برای 5 پنل خورشیدی
  • نصب سریع و آسان
  • عمر طولانی
  • بار برف: 100Kg در هر متر مربع
  • بار باد: 120کیلومتر در ساعت
  • زوایه :  30 درجه
  • مناسب برای پنل های 700/710/720
  • با امکان شخصی سازی نقشه و پروفیل

دسته: تجهیزات سیستم های خورشیدی, سازه خورشیدی مسطح

اطلاعات بیشتر

استراکچر پنل خورشیدی 12 پنله دو ردیف

29.300.000 تومان

• • جنس: فولاد گالوانیزه فابریک
  • زیر ساخت: پایه کوبی، دریل کردن، بتنی
  • مناسب برای 12 پنل خورشیدی
  • نصب سریع و آسان
  • عمر طولانی
  • بار برف: 100Kg در هر متر مربع
  • بار باد: 120کیلومتر در ساعت
  • زوایه :  30 درجه
  • مناسب برای پنل های 700/710/720
  • با امکان شخصی سازی نقشه و پروفیل

دسته: تجهیزات سیستم های خورشیدی, سازه خورشیدی مسطح

اطلاعات بیشتر

استراکچر پنل خورشیدی 8 پنله دو ردیف

21.300.000 تومان

• • جنس: فولاد گالوانیزه فابریک
  • زیر ساخت: پایه کوبی، دریل کردن، بتنی
  • مناسب برای 8 پنل خورشیدی
  • نصب سریع و آسان
  • عمر طولانی
  • بار برف: 100Kg در هر متر مربع
  • بار باد: 120کیلومتر در ساعت
  • زوایه :  30 درجه
  • مناسب برای پنل های 700/710/720
  • با امکان شخصی سازی نقشه و پروفیل

دسته: تجهیزات سیستم های خورشیدی, سازه خورشیدی مسطح

اطلاعات بیشتر

استراکچر پنل خورشیدی 6 پنله دو ردیف

19.800.000 تومان

• • جنس: فولاد گالوانیزه فابریک
  • زیر ساخت: پایه کوبی، دریل کردن، بتنی
  • مناسب برای 6 پنل خورشیدی
  • نصب سریع و آسان
  • عمر طولانی
  • بار برف: 100Kg در هر متر مربع
  • بار باد: 120کیلومتر در ساعت
  • زوایه :  30 درجه
  • مناسب برای پنل های 700/710/720
  • با امکان شخصی سازی نقشه و پروفیل

دسته: تجهیزات سیستم های خورشیدی, سازه خورشیدی مسطح

اطلاعات بیشتر

استراکچر پنل خورشیدی 4 پنله دو ردیف

13.200.000 تومان

• جنس: فولاد گالوانیزه فابریک
• زیر ساخت: پایه کوبی، دریل کردن، بتنی
• مناسب برای 4 پنل خورشیدی
• نصب سریع و آسان
• عمر طولانی
• بار برف: 100Kg در هر متر مربع
• بار باد: 120کیلومتر در ساعت
• زوایه :  30 درجه
• مناسب برای پنل های 700/710/720
• با امکان شخصی سازی نقشه و پروفیل

دسته: تجهیزات سیستم های خورشیدی, سازه خورشیدی مسطح

اطلاعات بیشتر

استراکچر پنل خورشیدی 2 پنله تک ردیف

7.500.000 تومان

• • جنس: فولاد گالوانیزه فابریک
  • زیر ساخت: پایه کوبی، دریل کردن، بتنی
  • مناسب برای 2 پنل خورشیدی
  • نصب سریع و آسان
  • عمر طولانی
  • بار برف: 100Kg در هر متر مربع
  • بار باد: 120کیلومتر در ساعت
  • زوایه :  30 درجه
  • مناسب برای پنل های 700/710/720
  • با امکان شخصی سازی نقشه و پروفیل

دسته: تجهیزات سیستم های خورشیدی, سازه خورشیدی مسطح

اطلاعات بیشتر

خرداد ماه 1404

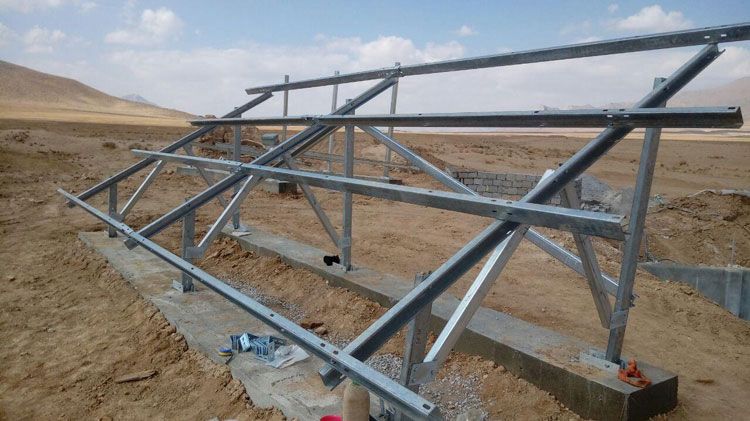

تولید استراکچر پنل خورشیدی پروژه 40 مگاواتی شرکت ارس تارلا امین

استراکچر پنل خورشیدی یکی از مهم‌ترین اجزای هر نیروگاه خورشیدی محسوب می‌شود. این سازه فلزی وظیفه دارد صفحات خورشیدی (ماژول‌های فتوولتائیک) را در زاویه و ارتفاع مناسب ثابت نگه دارد تا بیشترین میزان تابش خورشید جذب و تبدیل به برق شود. استفاده از استراکچر با کیفیت باعث افزایش عمر مفید نیروگاه، کاهش هزینه‌های تعمیر و نگهداری و بهبود راندمان تولید برق می‌شود.

استراکچر پنل خورشیدی معمولاً از پروفیل‌های گالوانیزه گرم یا فولاد ضدزنگ ساخته می‌شود تا در برابر رطوبت، باران، باد شدید و سایر عوامل محیطی مقاوم باشد. این سازه‌ها به دو صورت ثابت و متغیر (قابل تنظیم زاویه) تولید می‌شوند. در استراکچرهای ثابت، زاویه نصب بر اساس موقعیت جغرافیایی محل پروژه تعیین می‌شود. در مدل‌های متغیر، می‌توان شیب صفحات را در فصول مختلف تغییر داد تا حداکثر بازدهی حاصل شود.

یکی از نکات مهم در انتخاب استراکچر پنل خورشیدی، استحکام مکانیکی و مقاومت در برابر خوردگی است. استفاده از پوشش گالوانیزه با ضخامت استاندارد، پروفیل‌های مستحکم و پیچ و مهره‌های مقاوم، تضمین‌کننده طول عمر بالا و عملکرد مطمئن سازه خواهد بود.

ما در مجموعه خود، تولید و تأمین انواع استراکچر پنل خورشیدی را به صورت سفارشی و طبق نیاز پروژه‌های خانگی، صنعتی و نیروگاه‌های مقیاس بزرگ انجام می‌دهیم. کلیه مراحل طراحی، تولید و کنترل کیفیت با رعایت استانداردهای روز و بهره‌گیری از ماشین‌آلات پیشرفته رول‌فرمینگ انجام می‌شود.

شما چه بازه‌ای از ضخامت ورق را تولید می‌کنید؟

ما توانایی تولید استراکچر پنل خورشیدی از ضخامت ۱.۵ میلی‌متر تا ۴ میلی‌متر را داریم. این بازه ضخامت، بر اساس نوع پروژه و الزامات مهندسی قابل انتخاب است.

آیا قابلیت تولید با فولادهای مختلف را دارید؟

بله. تولید استراکچر با فولاد ST37 و ST52 طبق درخواست مشتری انجام می‌شود. کیفیت مواد اولیه کنترل‌شده و دارای شناسنامه فنی معتبر است.

ظرفیت تولید روزانه شما چقدر است؟

ظرفیت تولید ما بیش از ۶۰ تن در روز است. این ظرفیت بالا باعث می‌شود پروژه‌های بزرگ صنعتی در زمان کوتاه تحویل شوند.

پرتی تولید چقدر است؟

ما فرآیند برش و فرمینگ را با دقت بالا انجام می‌دهیم و پرتی کمتر از ۴ درصد تضمین می‌شود.

آیا پانچ اختصاصی هم انجام می‌دهید؟

بله. پانچ طبق نقشه سفارشی پروژه انجام می‌شود. کافی است نقشه فنی یا فایل CAD را ارائه کنید.

هزینه برش رول به رول و حمل چطور محاسبه می‌شود؟

هزینه برش رول به رول و حمل‌ونقل تا محل پروژه بر عهده ماست. این خدمت ویژه برای کاهش دغدغه مشتریان در نظر گرفته شده است.

امکان گالوانیزه گرم سازه‌ها وجود دارد؟

بله. در صورت نیاز مشتری، سازه‌ها پس از تولید گالوانیزه گرم شده و با پوشش مقاوم در برابر خوردگی عرضه می‌شوند.

مشاوره تخصصی

امیدوارم که این سوالات و پاسخ‌ها به شما کمک کننده باشند! اگر سوال دیگری دارید، خوشحال می‌شویم به شما کمک کنیم.

تماس با ما

استراکچر پنل خورشیدی تولیدی مجموعه اورهان صنعت با کیفیت بالا و تطابق کامل با الزامات سازمان ساتبا طراحی و تولید می‌شود. این سازه‌ها بر اساس ابعاد پروژه و نیاز مهندسی، با استفاده از فولاد مرغوب ST37 و ST52، در ضخامت‌های مختلف قابل تولید هستند.

ویژگی‌های کلیدی:
✅ قابلیت پانچ طبق نقشه مهندسی
✅ مقاومت بالا در برابر خوردگی با روکش گالوانیزه
✅ تولید در اندازه‌های سفارشی
✅ پرتی کمتر از ۴ درصد در تولید
✅ امکان گالوانیزه گرم پس از فرمینگ
✅ ظرفیت تولید بیش از ۶۰ تن در روز

جهت تسهیل انتخاب مناسب‌ترین مقطع، جدول مشخصات فنی محصول را مشاهده کنید:

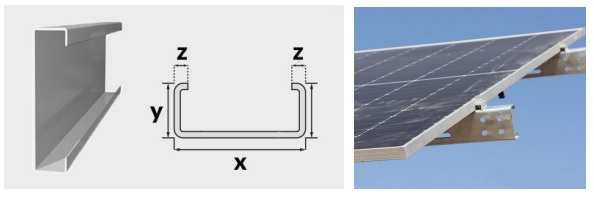

جدول مشخصات فنی استراکچر پنل خورشیدی

ویژگی	محدوده یا توضیح
ابعاد جان پروفیل (X)	40 تا 280 میلی‌متر
ابعاد بال پروفیل (Y)	0 تا 120 میلی‌متر
ابعاد لبه پروفیل (Z)	0 تا 80 میلی‌متر
ضخامت ورق (B)	1.5 تا 4 میلی‌متر
طول شاخه (L)	1 تا 6 متر (بر اساس سفارش)
جنس فولاد	ST37 یا ST52
وزن پروفیل	متغیر (بنا بر ابعاد و ضخامت انتخابی)
پانچ سوراخکاری	طبق نقشه و نیاز پروژه، برای کلیه قسمت‌های پروفیل انجام می‌شود
روکش گالوانیزه	استاندارد یا گالوانیزه گرم (اختیاری)

---

این سازه‌ها به گونه‌ای طراحی شده‌اند که مقاومت مکانیکی، عمر مفید و کارایی ماژول‌های خورشیدی را در شرایط اقلیمی مختلف تضمین کنند.

برای مشاوره فنی، دریافت کاتالوگ یا استعلام قیمت دستمزدی تولید و گالوانیزه، همین حالا با ما در ارتباط باشید:
📞 09143705766 (اصغری)
