چرا بعضی سینی کابلها بعد از مدتی دچار افتادگی میشوند؟
اردیبهشت

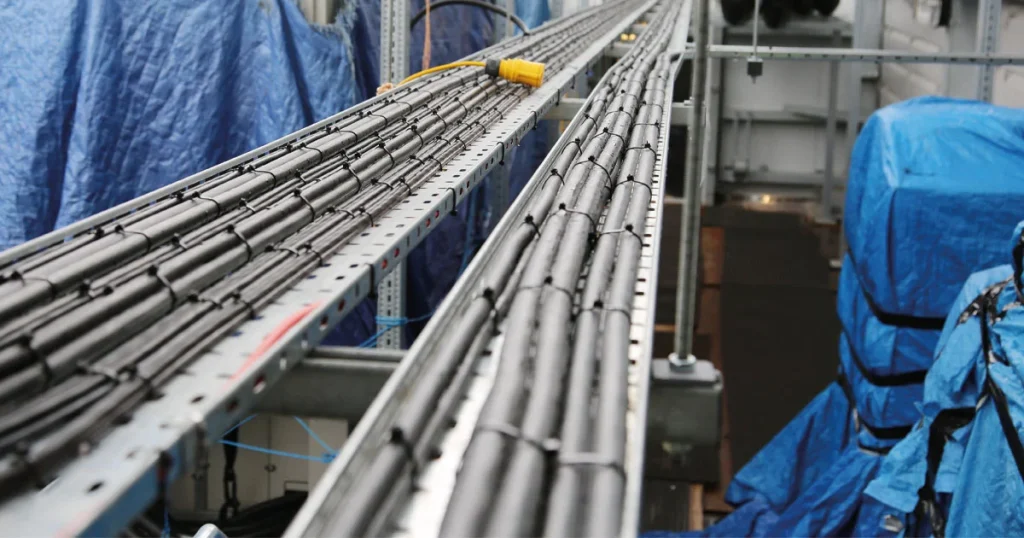

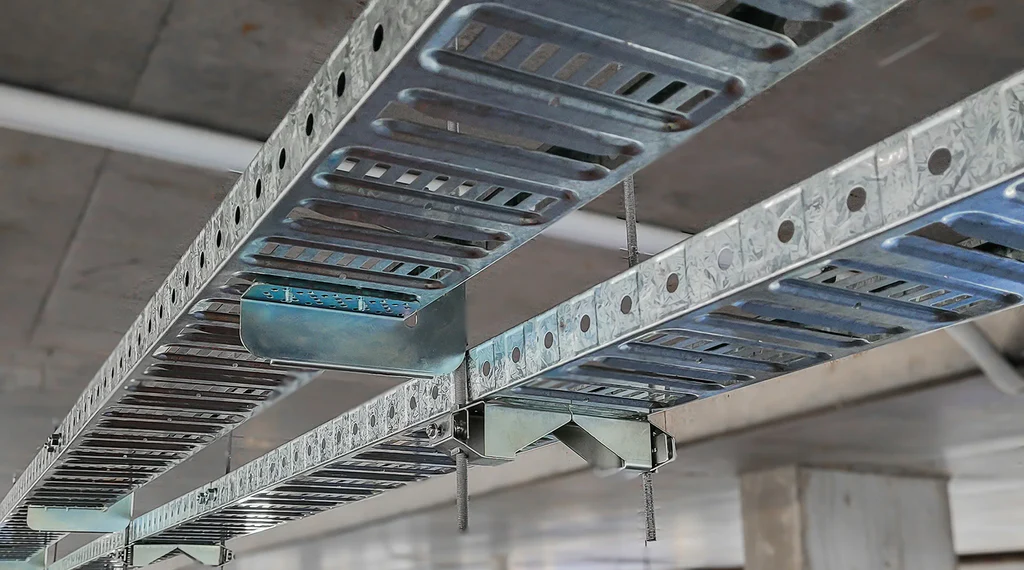

افتادگی در سینی کابل معمولاً بهصورت ناگهانی ایجاد نمیشود؛ بلکه نتیجه فشار تدریجی و طراحی یا اجرای نادرست است. مهمترین دلایل این مشکل عبارتاند از:
- ضخامت ناکافی ورق
- فاصله زیاد بین ساپورتها
- وزن بیش از حد کابلها
- انتخاب اشتباه نوع سینی کابل
- کیفیت پایین فولاد یا گالوانیزه
- لرزش و ارتعاش تجهیزات صنعتی
- نصب غیراصولی و عدم تراز مسیر
این افتادگی شاید در ابتدا فقط ظاهری به نظر برسد، اما در بلندمدت میتواند باعث آسیب به کابلها، کاهش ایمنی و افزایش هزینههای تعمیر شود.
مقدمه
در بسیاری از پروژههای صنعتی و ساختمانی، مسیر سینی کابل در روزهای اول نصب کاملاً صاف و منظم به نظر میرسد. اما بعد از مدتی، مخصوصاً در پروژههایی با بار بالا، بعضی قسمتها بهتدریج دچار خمیدگی و افتادگی میشوند.
این مشکل معمولاً آرام و تدریجی ایجاد میشود و به همین دلیل در مراحل اولیه چندان جدی گرفته نمیشود. اما واقعیت این است که افتادگی سینی کابل فقط یک ایراد ظاهری نیست.
وقتی مسیر کابلکشی تغییر شکل میدهد:
- فشار روی اتصالات بیشتر میشود
- ساپورتها تحت تنش قرار میگیرند
- کابلها آسیب میبینند
- و احتمال خرابی کل مسیر افزایش پیدا میکند
در بعضی پروژهها حتی دیده شده که افتادگی شدید باعث توقف بخشی از سیستم شده است.
در این مقاله بررسی میکنیم چرا بعضی سینی کابلها دچار افتادگی میشوند و چگونه میتوان از این مشکل جلوگیری کرد.
افتادگی سینی کابل دقیقاً چیست؟
تغییر فرم تدریجی مسیر
افتادگی به حالتی گفته میشود که سینی کابل:
- از خط تراز خارج شود
- در میانه دهانه خم شود
- یا شکل اولیه خود را از دست بدهد
این مشکل ممکن است:
- فقط در یک بخش کوچک
- یا در کل مسیر
مشاهده شود.
چرا افتادگی در پروژههای صنعتی بیشتر دیده میشود؟
در پروژههای صنعتی:
- وزن کابلها بیشتر است
- لرزش تجهیزات وجود دارد
- دهانهها طولانیتر هستند
- و شرایط محیطی سختتر است
به همین دلیل ضعف طراحی یا اجرا سریعتر خود را نشان میدهد.
۱. ضخامت ناکافی ورق
رایجترین دلیل افتادگی
وقتی ضخامت واقعی ورق کمتر از مقدار موردنیاز باشد:
- مقاومت خمشی کاهش پیدا میکند
- سینی کابل سریعتر تغییر شکل میدهد
مشکل مهم
بعضی سینی کابلها ضخامت اسمی مناسبی دارند، اما ضخامت واقعی آنها کمتر است.
همین اختلاف کوچک میتواند در طول زمان باعث افتادگی شود.
۲. فاصله زیاد بین ساپورتها
اشتباه رایج برای کاهش هزینه
در بعضی پروژهها برای کاهش تعداد ساپورت:
- فاصله بین تکیهگاهها زیاد در نظر گرفته میشود
نتیجه چیست؟
وقتی دهانه بیش از حد بلند شود:
- خمش افزایش پیدا میکند
- فشار بیشتری به سینی وارد میشود
- و احتمال افتادگی بالا میرود
این مشکل مخصوصاً در مسیرهای سنگین بسیار شایع است.
۳. بارگذاری بیش از ظرفیت واقعی
مسیری که برای وزن فعلی طراحی نشده
گاهی در طول زمان:
- کابلهای جدید اضافه میشوند
- تجهیزات توسعه پیدا میکنند
- وزن مسیر افزایش مییابد
اما سینی کابل همچنان همان سازه اولیه باقی میماند.
نتیجه
بار واقعی از ظرفیت طراحی بیشتر میشود و سینی بهمرور خم میشود.
۴. انتخاب اشتباه نوع سینی کابل
همه مسیرها شرایط یکسان ندارند
در بعضی پروژهها باید از:
- نردبان کابل
- یا سینی کابل سنگینتر
استفاده شود.
اما گاهی به دلیل:
- قیمت کمتر
- یا تصمیم غیرمهندسی
مدل سبک انتخاب میشود.
پیامد
سازه در برابر بار واقعی دوام کافی نخواهد داشت.
۵. کیفیت پایین فولاد
همه ورقها عملکرد یکسان ندارند
فولاد بیکیفیت:
- مقاومت تسلیم پایینتری دارد
- سریعتر تغییر شکل میدهد
- و در برابر خستگی ضعیفتر عمل میکند
نتیجه
حتی اگر ضخامت ظاهراً مناسب باشد، عملکرد واقعی ضعیف خواهد بود.
۶. لرزش تجهیزات صنعتی
عامل پنهانی که بهمرور اثر میگذارد
در محیطهای صنعتی:
- پمپها
- کمپرسورها
- ژنراتورها
- و ماشینآلات
ارتعاش ایجاد میکنند.
این لرزشها بهمرور:
- اتصالات را ضعیف میکنند
- خمش را افزایش میدهند
- و افتادگی را تشدید میکنند
۷. نصب غیراصولی و عدم تراز
مشکل از همان روز اول شروع میشود
اگر هنگام نصب:
- تراز رعایت نشود
- ساپورتها دقیق نباشند
- یا پیچها درست تنظیم نشوند
سینی کابل از ابتدا تحت تنش قرار میگیرد.
در بلندمدت
همین تنش اولیه باعث:
- خمش تدریجی
- و افتادگی بیشتر
خواهد شد.
نقش دما در افتادگی سینی کابل
اثر آرام اما واقعی
فلزات در گرما منبسط میشوند و در سرما منقبض.
در مسیرهای طولانی:
- تغییرات دمایی میتواند تنش ایجاد کند
- و تغییر شکل تدریجی را افزایش دهد
در مناطق گرم صنعتی، این موضوع اهمیت بیشتری دارد.
چرا بعضی سینی کابلها سریعتر دچار افتادگی میشوند؟
چند عامل مشترک
- کاهش هزینه اولیه
- استفاده از ورق سبک
- فاصله زیاد ساپورتها
- نبود تحلیل بار واقعی
- اجرای سریع و بیدقت
ترکیب این عوامل معمولاً باعث افتادگی زودهنگام میشود.
افتادگی سینی کابل چه خطراتی ایجاد میکند؟
مشکل فقط ظاهری نیست
افزایش فشار روی کابلها
کابلها ممکن است فشرده یا کشیده شوند.
آسیب به اتصالات
پیچها و ساپورتها تحت فشار اضافی قرار میگیرند.
کاهش ایمنی مسیر
احتمال خرابی یا سقوط بخشی از مسیر بیشتر میشود.
افزایش هزینه تعمیرات
اصلاح مسیر تغییرشکلداده معمولاً پرهزینه است.
چگونه از افتادگی سینی کابل جلوگیری کنیم؟
انتخاب ضخامت مناسب
ورق باید متناسب با بار واقعی انتخاب شود.
کاهش فاصله ساپورتها
دهانههای طولانی نیاز به طراحی دقیق دارند.
تحلیل آینده پروژه
احتمال توسعه کابلکشی باید در نظر گرفته شود.
استفاده از متریال باکیفیت
فولاد مناسب دوام بیشتری ایجاد میکند.
نصب دقیق و تراز
اجرای صحیح بخش مهمی از دوام مسیر است.
نقش طراحی مهندسی در جلوگیری از خمش
طراحی حرفهای فقط انتخاب عرض سینی کابل نیست.
در پروژه صنعتی باید این موارد بررسی شوند:
- وزن واقعی کابلها
- رفتار دینامیکی
- ارتعاش محیط
- شرایط حرارتی
- و توسعه آینده پروژه
همین نگاه مهندسی است که عمر واقعی مسیر را مشخص میکند.
آیا افتادگی کم طبیعی است؟
تا حدی بله
در بعضی مسیرهای طولانی، مقدار بسیار کمی تغییر شکل طبیعی است.
اما اگر:
- خمش واضح باشد
- لرزش افزایش پیدا کند
- یا تغییر فرم ادامهدار شود
یعنی سیستم دچار مشکل شده است.
آینده طراحی سینی کابلهای صنعتی
پروژههای حرفهای آینده به سمت:
- تحلیل دقیق بار
- طراحی مقاومتر
- و بهینهسازی سازه
حرکت میکنند.
زیرا در پروژههای مدرن، فقط نصب اولیه مهم نیست؛ دوام بلندمدت اهمیت بیشتری دارد.
جمعبندی
افتادگی سینی کابل معمولاً نتیجه ترکیبی از:
- ضخامت ناکافی
- طراحی ضعیف
- بارگذاری بیش از حد
- و اجرای غیراصولی
است.
این مشکل شاید در ابتدا کوچک به نظر برسد، اما در بلندمدت میتواند روی:
- ایمنی مسیر
- سلامت کابلها
- و هزینه نگهداری
اثر جدی بگذارد.
نگاه حرفهای به سینی کابل یعنی طراحی مسیری که فقط در روز اول صاف و مستحکم نباشد، بلکه سالها در شرایط واقعی پروژه پایدار باقی بماند.
در این مسیر، همکاری با مجموعههایی که تجربه واقعی در طراحی و تولید سینی کابل دارند اهمیت زیادی دارد. اورهان صنعت با تمرکز بر کیفیت متریال، طراحی مهندسی و کنترل دقیق ساخت، تلاش میکند راهکارهایی ارائه دهد که علاوه بر استحکام اولیه، دوام بلندمدت بالایی نیز داشته باشند.
اگر هدف شما یک سیستم کابلکشی پایدار و کمهزینه در بلندمدت است، باید افتادگی سینی کابل را یک هشدار جدی مهندسی در نظر بگیرید، نه فقط یک ایراد ظاهری.
