چرا بعضی سازههای خورشیدی در تابستان دچار تغییر شکل میشوند؟
اردیبهشت
یکی از دلایل مهم تغییر شکل استراکچر پنل خورشیدی در فصل تابستان، انبساط حرارتی فلزات است. وقتی دمای سازه بهصورت مداوم بالا میرود، این عوامل میتوانند باعث خمش یا تغییر فرم شوند:
- افزایش دمای شدید سطح فلز
- طراحی بدون درنظر گرفتن انبساط حرارتی
- اتصالات خشک و بدون فضای حرکت
- استفاده از پروفیل سبک و ضعیف
- اختلاف دمای روز و شب
- تمرکز تنش در نقاط اتصال
- کیفیت پایین متریال و پوششها
در بسیاری از پروژهها، تغییر شکل تابستانی ابتدا جزئی است اما در بلندمدت میتواند باعث کاهش عمر سازه و افزایش هزینه نگهداری شود.
مقدمه
وقتی صحبت از آسیبهای نیروگاه خورشیدی میشود، بیشتر افراد ذهنشان به سمت:
- باد
- باران
- یا خوردگی
میرود.
اما یکی از مهمترین عواملی که در بسیاری از پروژهها نادیده گرفته میشود، گرمای شدید و اثرات حرارتی روی استراکچر پنل خورشیدی است.

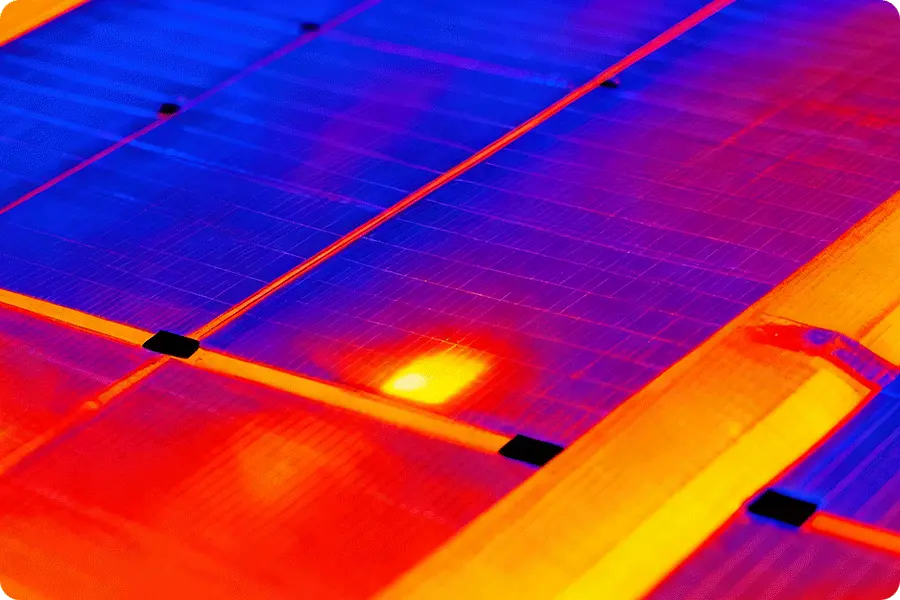

در تابستان، مخصوصاً در مناطق گرم و خشک، دمای سطح فلز میتواند بسیار بیشتر از دمای هوای محیط شود. این افزایش دما باعث میشود:
- پروفیلها منبسط شوند
- اتصالات تحت تنش قرار بگیرند
- و در بعضی نقاط تغییر شکل تدریجی ایجاد شود
مشکل اینجاست که این فرآیند معمولاً آرام و تدریجی است و تا زمانی که به مرحله جدی نرسد، کسی متوجه آن نمیشود.
در این مقاله بررسی میکنیم چرا بعضی سازههای خورشیدی در تابستان تغییر شکل میدهند و چگونه میتوان از این مشکل جلوگیری کرد.
انبساط حرارتی دقیقاً چیست؟
رفتار طبیعی فلزات در گرما
تمام فلزات هنگام گرم شدن:
- منبسط میشوند
- و هنگام سرد شدن منقبض میشوند
این موضوع کاملاً طبیعی است.
اما در استراکچر پنل خورشیدی، این تغییرات:
- هر روز
- و در تمام طول عمر پروژه
تکرار میشوند.
چرا استراکچر خورشیدی بیشتر در معرض تنش حرارتی است؟
سازهای که دائماً زیر آفتاب قرار دارد
برخلاف بسیاری از سازههای صنعتی، استراکچر خورشیدی:
- بهصورت مستقیم زیر تابش خورشید است
- سایه کمی دارد
- و ساعتهای طولانی گرم میشود
در بعضی مناطق، دمای سطح فلز میتواند به بیش از ۶۰ یا حتی ۷۰ درجه برسد.
۱. طراحی بدون درنظر گرفتن انبساط حرارتی
رایجترین دلیل تغییر شکل
در بعضی پروژهها، طراحی فقط بر اساس بار استاتیک انجام میشود و رفتار حرارتی سازه جدی گرفته نمیشود.
نتیجه چیست؟
وقتی پروفیلها فضای کافی برای حرکت نداشته باشند:
- تنش در سازه جمع میشود
- اتصالات تحت فشار قرار میگیرند
- و بهمرور تغییر شکل ایجاد میشود
۲. استفاده از پروفیل بیش از حد سبک
مشکل سبکسازی افراطی
پروفیلهای سبک:
- سختی کمتری دارند
- سریعتر تحت تأثیر گرما قرار میگیرند
- و مقاومت کمتری در برابر تغییر فرم دارند
در تابستان چه اتفاقی میافتد؟
وقتی دما بالا میرود:
- خمش تدریجی بیشتر میشود
- احتمال تاب برداشتن افزایش پیدا میکند
این موضوع مخصوصاً در دهانههای بلند شدیدتر است.
۳. اتصالات خشک و بدون فضای حرکت
خطایی که زیاد دیده میشود
بعضی اتصالات بهگونهای طراحی میشوند که:
- هیچ آزادی حرکتی ندارند
- کاملاً فیکس هستند
نتیجه
وقتی فلز منبسط میشود:
- تنش مستقیماً به اتصال منتقل میشود
- فشار موضعی افزایش پیدا میکند
- و تغییر شکل آغاز میشود
۴. اختلاف دمای شدید روز و شب
عامل پنهانی که آرام عمل میکند
در بعضی مناطق:
- روزها بسیار گرم است
- شبها دما بهشدت کاهش پیدا میکند
این چرخه چه اثری دارد؟
فلز هر روز:
- منبسط میشود
- و دوباره منقبض میشود
این تکرار مداوم باعث:
- خستگی فلز
- شل شدن اتصالات
- و تغییر فرم تدریجی
خواهد شد.
۵. تمرکز تنش در نقاط اتصال
همه بخشهای سازه یکسان نیستند
در محلهایی مثل:
- سوراخکاریها
- پیچ و مهرهها
- محل جوش
- یا تغییر مقطع
تنش بیشتری ایجاد میشود.
نتیجه
این نقاط زودتر:
- تغییر شکل میدهند
- یا دچار ترکهای ریز میشوند
۶. کیفیت پایین فولاد و پوشش
همه پروفیلها رفتار یکسان ندارند
فولاد بیکیفیت معمولاً:
- مقاومت حرارتی پایینتری دارد
- سریعتر دچار تنش میشود
- و تغییر شکل بیشتری نشان میدهد
همچنین پوشش ضعیف میتواند:
- باعث افزایش خوردگی
- و کاهش مقاومت مکانیکی
شود.
۷. اثر گرما بر پیچ و مهرهها
مشکل فقط خود پروفیل نیست
وقتی دما افزایش پیدا میکند:
- پیچها هم منبسط میشوند
- و رفتار اتصال تغییر میکند
در طول زمان
این موضوع میتواند باعث:
- کاهش نیروی پیشتنیدگی
- شل شدن اتصال
- و افزایش لرزش
شود.
چرا بعضی پروژهها بیشتر دچار تغییر شکل میشوند؟
چند عامل مشترک
- کاهش هزینه اولیه
- سبکسازی بیش از حد
- طراحی عمومی بدون تحلیل اقلیمی
- نصب غیراصولی
- متریال ضعیف
ترکیب این عوامل معمولاً باعث میشود سازه در تابستان رفتار ناپایدارتری داشته باشد.
تغییر شکل حرارتی چه خطراتی ایجاد میکند؟
فقط ظاهر پروژه نیست
کاهش راندمان پنلها
تغییر زاویه پنل روی تولید انرژی اثر میگذارد.
افزایش لرزش در باد
سازه تغییر شکلداده پایداری کمتری دارد.
افزایش تنش در اتصالات
فشار روی پیچها و نقاط اتصال بیشتر میشود.
کاهش عمر مفید استراکچر
خرابی تدریجی سریعتر اتفاق میافتد.
چگونه از تغییر شکل تابستانی جلوگیری کنیم؟
۱. طراحی بر اساس شرایط اقلیمی واقعی
دمای منطقه باید دقیق بررسی شود.
۲. انتخاب پروفیل مناسب
سختی سازه اهمیت زیادی دارد.
۳. پیشبینی حرکت حرارتی
اتصالات باید امکان انبساط کنترلشده داشته باشند.
۴. استفاده از متریال باکیفیت
کیفیت فولاد مستقیماً روی رفتار حرارتی اثر دارد.
۵. اجرای دقیق و کنترلشده
تنش اولیه در نصب نباید ایجاد شود.
نقش طراحی مهندسی در کنترل تنش حرارتی
طراحی حرفهای فقط محاسبه وزن پنل نیست.
در استراکچر پنل خورشیدی باید این موارد بررسی شوند:
- رفتار حرارتی
- انبساط و انقباض روزانه
- تنش اتصالات
- شرایط واقعی تابستان منطقه
همین جزئیات است که دوام واقعی پروژه را مشخص میکند.
آیا تغییر شکل تابستانی همیشه خطرناک است؟
نه لزوماً
مقدار کمی حرکت حرارتی طبیعی است.
مشکل زمانی ایجاد میشود که:
- طراحی ضعیف باشد
- تنشها کنترل نشوند
- یا سازه بیش از حد سبک باشد
در این حالت، تغییر شکل از محدوده طبیعی خارج میشود.
آینده طراحی استراکچرهای خورشیدی
پروژههای حرفهای آینده به سمت:
- تحلیل دقیق حرارتی
- طراحی انعطافپذیر
- و کنترل بهتر تنش
حرکت میکنند.
زیرا در نیروگاههای مدرن، فقط تحمل وزن کافی نیست؛ سازه باید در برابر تغییرات محیطی بلندمدت پایدار بماند.
جمعبندی
تغییر شکل بعضی سازههای خورشیدی در تابستان معمولاً نتیجه ترکیبی از:
- انبساط حرارتی
- طراحی ضعیف
- سبکسازی افراطی
- و اجرای غیراصولی
است.
این تغییر شکلها شاید در ابتدا کوچک باشند، اما در بلندمدت میتوانند روی:
- راندمان نیروگاه
- دوام سازه
- و هزینه نگهداری
اثر جدی بگذارند.
نگاه حرفهای به استراکچر پنل خورشیدی یعنی طراحی سازهای که فقط در روز اول پایدار نباشد، بلکه در سختترین شرایط اقلیمی نیز عملکرد مناسبی داشته باشد.
در این مسیر، همکاری با مجموعههایی که تجربه واقعی در طراحی و اجرای استراکچر پنل خورشیدی دارند اهمیت زیادی دارد. اورهان صنعت با تمرکز بر طراحی مهندسی، تحلیل شرایط محیطی و انتخاب صحیح پروفیلها، تلاش میکند سازههایی ارائه دهد که علاوه بر استحکام اولیه، دوام بلندمدت بالایی نیز داشته باشند.
اگر هدف شما یک نیروگاه پایدار و کمهزینه در بلندمدت است، باید رفتار حرارتی سازه را بهاندازه بار باد و وزن پنلها جدی بگیرید.
