ترکهای پنهان در اتصالات استراکچر پنل خورشیدی چگونه ایجاد میشوند؟ (تحلیل واقعی خستگی فلز و خطاهای اجرایی)
اردیبهشت
ترکهای پنهان در استراکچر پنل خورشیدی معمولاً بهصورت ناگهانی ایجاد نمیشوند؛ بلکه نتیجه فشارهای مداوم و تدریجی هستند. مهمترین دلایل ایجاد این ترکها عبارتاند از:
- لرزش و بارهای تکرارشونده باد
- سوراخکاری و پانچ غیراستاندارد
- کیفیت پایین جوش یا اتصالات
- تمرکز تنش در نقاط اتصال
- نصب تحت فشار و مونتاژ غیراصولی
- خستگی فلز در طول زمان
- خوردگی و ضعف تدریجی مقاطع
این ترکها در ابتدا قابل مشاهده نیستند، اما در صورت بیتوجهی میتوانند باعث شکست بخشی از سازه و افزایش هزینههای سنگین تعمیر شوند.
مقدمه
در بسیاری از پروژههای خورشیدی، زمانی که صحبت از خرابی سازه میشود، ذهن بیشتر افراد به سمت:
- زنگزدگی
- خم شدن پروفیل
- یا شکستهای بزرگ
میرود.
اما یکی از خطرناکترین مشکلاتی که در استراکچر پنل خورشیدی دیده میشود، ترکهای پنهانی است که آرام و تدریجی ایجاد میشوند و تا مدتها قابل تشخیص نیستند.
این ترکها معمولاً:
- از یک نقطه کوچک آغاز میشوند
- بهمرور گسترش پیدا میکنند
- و در نهایت میتوانند بخشی از سازه را دچار شکست کنند
مشکل اصلی اینجاست که در بسیاری از پروژهها، تا زمانی که ترک به مرحله بحرانی نرسد، کسی متوجه آن نمیشود.
در این مقاله بررسی میکنیم این ترکها چگونه ایجاد میشوند، چرا در بعضی پروژهها بیشتر دیده میشوند و چگونه میتوان از آنها جلوگیری کرد.
ترک پنهان دقیقاً چیست؟
مشکل کوچک با اثر بزرگ
ترک پنهان به شکاف بسیار ریزی گفته میشود که در فلز یا اتصال ایجاد میشود اما در مراحل اولیه:
- با چشم قابل مشاهده نیست
- عملکرد سازه را فوراً مختل نمیکند
این ترکها معمولاً در نقاطی ایجاد میشوند که:
- تنش بالا وجود دارد
- لرزش مداوم اتفاق میافتد
- یا کیفیت ساخت پایین است
چرا اتصالات حساسترین بخش استراکچر هستند؟

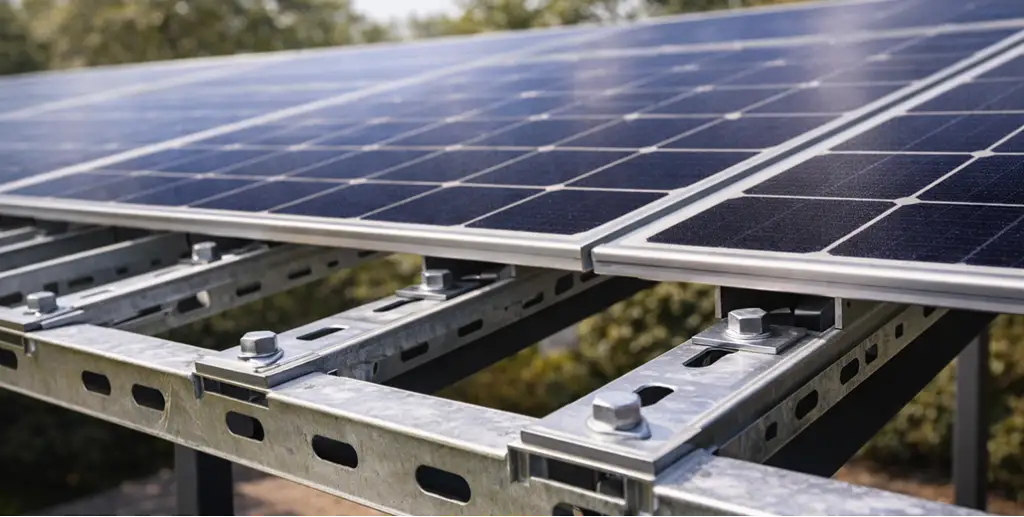

در یک استراکچر پنل خورشیدی، بیشترین تمرکز تنش معمولاً در محل اتصال رخ میدهد:
- پیچ و مهرهها
- نواحی سوراخکاری
- محل جوش
- نقاط تغییر مقطع
این بخشها دائماً تحت فشار قرار دارند و کوچکترین ضعف میتواند آغازگر ترک باشد.
۱. خستگی فلز؛ دشمن خاموش سازه
مهمترین عامل ایجاد ترک
یکی از اصلیترین دلایل ترک در اتصالات، پدیدهای به نام خستگی فلز (Fatigue) است.
خستگی فلز یعنی چه؟
وقتی فلز بارهای تکراری را بارها تحمل کند:
- حتی اگر بار خیلی بزرگ نباشد
- بهمرور ساختار داخلی فلز ضعیف میشود
در پروژه خورشیدی چه چیزی این بارها را ایجاد میکند؟
- باد
- لرزش
- تغییرات دما
- انبساط و انقباض روزانه
این چرخهها ممکن است میلیونها بار تکرار شوند.
۲. سوراخکاری و پانچ غیراستاندارد
شروع ترک از همان مرحله تولید
در بسیاری از پروژهها، کیفیت سوراخکاری دستکم گرفته میشود.
مشکلات رایج
- لبههای تیز
- پانچ غیردقیق
- ایجاد تنش موضعی
نتیجه
همین نقاط تبدیل به محل تمرکز تنش میشوند و ترک از همانجا آغاز میشود.
در ظاهر شاید سوراخ کاملاً عادی به نظر برسد، اما در سطح میکروسکوپی، فلز آسیب دیده است.
۳. کیفیت پایین جوش
خطری که گاهی دیده نمیشود
در بعضی سازهها بخشی از اتصالات جوشی است.
اگر جوش:
- نفوذ مناسب نداشته باشد
- بیش از حد حرارت دیده باشد
- یا تنش پسماند ایجاد کند
احتمال ایجاد ترک بسیار بیشتر میشود.
مشکل مهم
بعضی ترکهای جوش از داخل آغاز میشوند و مدتها قابل مشاهده نیستند.
۴. مونتاژ تحت فشار
خطایی که در اجرا رخ میدهد
اگر قطعات:
- دقیق تولید نشده باشند
- سوراخها همراستا نباشند
- یا نصب با فشار انجام شود
اتصال از همان ابتدا تحت تنش قرار میگیرد.
نتیجه
این تنش اولیه در طول زمان باعث رشد ترک خواهد شد.
۵. لرزش ناشی از باد
استراکچر خورشیدی همیشه در حال حرکت است
برخلاف تصور عمومی، سازه خورشیدی کاملاً ثابت نیست.
در باد:
- لرزشهای ریز و مداوم ایجاد میشود
- اتصالات دائماً تحت تنش رفت و برگشتی هستند
در بلندمدت چه اتفاقی میافتد؟
این لرزشها:
- خستگی فلز را افزایش میدهند
- ترکهای ریز ایجاد میکنند
- و عمر اتصال را کاهش میدهند
۶. تغییرات دمایی و تنش حرارتی
عامل آرام اما مداوم
در طول روز:
- فلز گرم و منبسط میشود
در شب:
- سرد و منقبض میشود
اثر بلندمدت
این حرکت مداوم باعث:
- تنش حرارتی
- فشار روی اتصالات
- و رشد تدریجی ترکها
خواهد شد.
در مناطق با اختلاف دمای زیاد، این موضوع شدیدتر است.
۷. خوردگی و ضعف موضعی
وقتی زنگزدگی فقط ظاهری نیست
خوردگی میتواند:
- سطح مقطع مؤثر را کاهش دهد
- نقاط ضعیف ایجاد کند
- و رشد ترک را سریعتر کند
نقاط حساستر
- اطراف پیچها
- لبه سوراخها
- محل اتصال قطعات
در این نواحی، خوردگی معمولاً سریعتر اتفاق میافتد.
چرا بعضی پروژهها بیشتر دچار ترک میشوند؟
چند عامل مشترک
- کاهش هزینه تولید
- استفاده از متریال ضعیف
- پانچ غیراستاندارد
- طراحی بدون تحلیل خستگی
- اجرای سریع و بیدقت
این عوامل باعث میشوند سازه در ظاهر سالم باشد اما در داخل، فرسودگی آغاز شده باشد.
ترک پنهان چه خطراتی ایجاد میکند؟
مشکل فقط یک شکاف کوچک نیست
افزایش احتمال شکست اتصال
ترک بهمرور بزرگتر میشود.
کاهش پایداری سازه
اتصال ضعیف رفتار کل سیستم را تغییر میدهد.
انتقال تنش به بخشهای دیگر
وقتی یک اتصال ضعیف شود، فشار به نقاط دیگر منتقل میشود.
هزینه تعمیر بالا
تشخیص دیرهنگام معمولاً هزینه زیادی ایجاد میکند.
چگونه از ایجاد ترک جلوگیری کنیم؟
طراحی مناسب اتصالات
تمرکز تنش باید کاهش پیدا کند.
پانچ و سوراخکاری دقیق
کیفیت تولید بسیار مهم است.
انتخاب متریال مناسب
فولاد مقاوم در برابر خستگی عملکرد بهتری دارد.
کنترل کیفیت جوش
جوش ضعیف یکی از عوامل اصلی ترک است.
بازرسی دورهای
بررسی منظم اتصالات میتواند ترک را زود تشخیص دهد.
نقش طراحی مهندسی در جلوگیری از خستگی فلز
طراحی حرفهای فقط تحمل بار استاتیک نیست.
در استراکچر پنل خورشیدی باید این موارد بررسی شوند:
- بارهای متناوب
- لرزش
- رفتار دینامیکی
- خستگی بلندمدت
همین جزئیات است که عمر واقعی سازه را تعیین میکند.
چرا ترکهای پنهان خطرناکتر از خرابی ظاهری هستند؟
چون معمولاً:
- دیر تشخیص داده میشوند
- ناگهانی گسترش پیدا میکنند
- و میتوانند بدون هشدار قبلی باعث شکست شوند
به همین دلیل پروژههایی که فقط ظاهر سازه را بررسی میکنند، در معرض ریسک بالاتری هستند.
جمعبندی
ترکهای پنهان در اتصالات استراکچر پنل خورشیدی معمولاً نتیجه یک عامل واحد نیستند، بلکه ترکیبی از:
- خستگی فلز
- لرزش
- ضعف طراحی
- پانچ غیراستاندارد
- و اجرای نامناسب
باعث ایجاد آنها میشود.
این ترکها در ابتدا بسیار کوچک هستند، اما در صورت بیتوجهی میتوانند به خرابی جدی سازه منجر شوند.
نگاه حرفهای به استراکچر خورشیدی یعنی توجه به رفتار بلندمدت اتصالات، نه فقط استحکام اولیه سازه.
در این مسیر، همکاری با مجموعههایی که تجربه واقعی در طراحی و اجرای استراکچر پنل خورشیدی دارند اهمیت زیادی دارد. اورهان صنعت با تمرکز بر کیفیت ساخت، طراحی مهندسی و کنترل دقیق اتصالات، تلاش میکند سازههایی ارائه دهد که علاوه بر استحکام اولیه، دوام بلندمدت مناسبی نیز داشته باشند.
اگر هدف شما یک نیروگاه پایدار و کمریسک است، باید اتصالات را بهعنوان حساسترین بخش سازه در نظر بگیرید؛ زیرا بسیاری از خرابیهای بزرگ، از همین نقاط کوچک آغاز میشوند.
