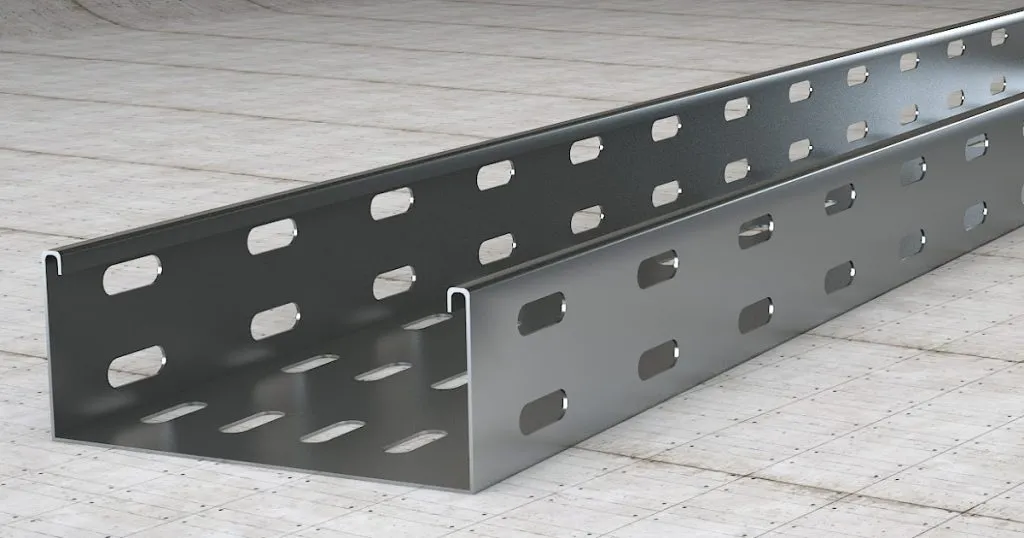

تحلیل خرابیهای سینی کابل پس از ۵ سال بهرهبرداری در محیط صنعتی
اسفند
اگر سینی کابل پروژه صنعتی شما بیش از ۵ سال در مدار بوده، این ۶ نوع خرابی بیشترین احتمال وقوع را دارند:
- خوردگی موضعی یا گسترده به دلیل پوشش نامناسب
- خمش و افتادگی ناشی از اضافهبار کابلها
- شلشدن اتصالات و کاهش یکپارچگی مکانیکی
- آسیب در محل ساپورتها و نقاط تمرکز تنش
- کاهش کیفیت اتصال ارت و همبندی
- تغییر مسیرهای غیرمستند در طول بهرهبرداری
بیش از ۷۰٪ این خرابیهای سینی کابل ریشه در انتخاب اولیه و کیفیت اجرای سینی کابل دارند، نه در خود کابلها.
مقدمه
در بسیاری از پروژههای صنعتی، تمرکز اصلی در زمان طراحی و اجرا بر راهاندازی سریع و تحویل بهموقع است. اما واقعیت این است که کیفیت واقعی تجهیزات پس از چند سال بهرهبرداری مشخص میشود. سینی کابل بهعنوان بستر اصلی انتقال و نگهداری کابلهای قدرت و کنترل، یکی از تجهیزاتی است که عملکرد آن در بلندمدت اهمیت حیاتی دارد.
تحلیل پروژههای صنعتی فعال در بازه ۵ تا ۱۰ سال نشان میدهد که بخش قابل توجهی از مشکلات تعمیراتی و توقفهای ناخواسته، به ضعف در سیستم سینی کابل بازمیگردد. در این مقاله، خرابیهای رایج سینی کابل پس از ۵ سال بهرهبرداری در محیط صنعتی را از زاویه فنی–اجرایی بررسی میکنیم.
۱. خوردگی تدریجی؛ شایعترین عامل تخریب سینی کابل
چرا خوردگی پس از چند سال آشکار میشود؟
در سالهای ابتدایی بهرهبرداری، پوشش سینی کابل معمولاً سالم به نظر میرسد. اما در محیطهای صنعتی با رطوبت، بخارات شیمیایی یا آلودگی بالا، فرایند خوردگی بهتدریج آغاز میشود.
عوامل مؤثر
- استفاده از گالوانیزه سرد بهجای گالوانیزه گرم
- ضخامت پایین پوشش روی
- خراشهای ایجادشده هنگام نصب
- تماس فلزات ناهمجنس و ایجاد خوردگی گالوانیکی
پیامدهای عملیاتی
- کاهش مقاومت مکانیکی
- ریزش پوسته پوشش
- نفوذ زنگزدگی به نقاط اتصال
- نیاز به تعویض بخشی از مسیر
در محیطهای صنعتی سنگین، اگر کیفیت پوشش سینی کابل متناسب با کلاس خوردگی انتخاب نشده باشد، پس از ۵ سال علائم جدی تخریب ظاهر میشود.
۲. خمش و افتادگی در دهانههای بلند
یکی از خرابیهای رایج پس از چند سال، افتادگی سینی کابل در دهانههای بین ساپورتهاست.
دلایل اصلی
- افزایش تعداد کابلها نسبت به طراحی اولیه
- عدم رعایت ضریب پرشدگی مجاز
- استفاده از سینی با ضخامت کمتر از مقدار استاندارد
- فاصله زیاد بین ساپورتها
نشانههای هشدار
- تغییر شکل دائمی مقطع
- لرزش در زمان عبور جریان بالا
- ترک در محل پانچها
این نوع خرابی علاوه بر کاهش ایمنی، میتواند به کابلها فشار وارد کرده و عمر مفید آنها را کاهش دهد.
۳. ضعف در اتصالات و پیچ و مهرهها
در محیط صنعتی، ارتعاشات ناشی از تجهیزات دوار، تغییرات دمایی و تنشهای مکانیکی میتوانند باعث شلشدن اتصالات سینی کابل شوند.
مشکلات متداول پس از ۵ سال
- باز شدن تدریجی پیچها
- خوردگی پیچ و مهرهها
- از بین رفتن اتصال الکتریکی بین شاخهها
در بسیاری از بازدیدهای دورهای، مشاهده شده که اتصال مکانیکی سالم است اما اتصال الکتریکی بین قطعات بهدلیل زنگزدگی یا رنگگرفتگی مختل شده است.
۴. تخریب در محل ساپورتها
نقاط اتصال سینی کابل به ساپورتها، محل تمرکز تنش هستند.
دلایل خرابی
- استفاده از پروفیل ضعیف در ساپورت
- انتقال بار بیش از حد به یک نقطه
- نصب غیرتراز اولیه
- لرزش مستمر تجهیزات مجاور
پیامدها
- ترک در محل اتصال
- تغییر زاویه مسیر
- ایجاد صدای لرزش در خطوط هوایی
در برخی موارد، تخریب ساپورت منجر به سقوط بخشی از مسیر سینی کابل شده است که ریسک ایمنی بالایی ایجاد میکند.
۵. افت کیفیت سیستم ارت و همبندی
سینی کابل فلزی بخشی از سیستم همبندی محسوب میشود. با گذشت زمان، اگر اتصالات بهدرستی نگهداری نشوند، مقاومت الکتریکی مسیر افزایش مییابد.
دلایل رایج
- زنگزدگی در محل پیچهای اتصال
- قطعشدن سیم ارت جانبی
- رنگشدن مجدد بدون در نظر گرفتن اتصال فلزی
این موضوع میتواند در شرایط خطا، خطر برقگرفتگی یا آسیب به تجهیزات را افزایش دهد.
۶. تغییرات غیراصولی در طول بهرهبرداری
پس از تحویل پروژه، معمولاً توسعه یا اصلاحاتی در خطوط تولید انجام میشود. در بسیاری از مواقع، کابلهای جدید بدون بررسی ظرفیت سینی کابل اضافه میشوند.
مشکلات ناشی از این تغییرات
- افزایش بار فراتر از ظرفیت طراحی
- برشهای غیراستاندارد در بدنه سینی
- حذف درپوش یا تغییر مسیر بدون ساپورت کافی
این تغییرات تدریجی، پس از چند سال به خرابی گسترده منجر میشوند.
۷. تأثیر شرایط محیطی صنعتی
محیط صنعتی میتواند شامل عوامل زیر باشد:
- بخارات اسیدی
- گردوغبار فلزی
- شوک حرارتی
- ارتعاش مداوم
اگر سینی کابل متناسب با این شرایط انتخاب نشده باشد، پس از چند سال دچار کاهش شدید عمر مفید خواهد شد.
هزینههای پنهان خرابی سینی کابل
خرابی سینی کابل فقط هزینه تعویض قطعه نیست. پیامدهای مالی آن شامل موارد زیر است:
- توقف خط تولید
- هزینه نیروی تعمیرات
- ریسک آسیب به کابلهای گرانقیمت
- افزایش احتمال حادثه ایمنی
در پروژههای صنعتی بزرگ، یک توقف چندساعته میتواند هزینهای بسیار بیشتر از قیمت کل مسیر سینی کابل داشته باشد.
چگونه عمر مفید سینی کابل را افزایش دهیم؟
برای جلوگیری از خرابی گسترده پس از ۵ سال، این اقدامات توصیه میشود:
- انتخاب کلاس خوردگی مناسب در مرحله طراحی
- استفاده از پوشش گالوانیزه گرم با ضخامت استاندارد
- رعایت فاصله مجاز ساپورتها
- انجام بازدید دورهای سالانه
- کنترل ظرفیت بارگذاری پس از هر توسعه صنعتی
- بررسی مقاومت اتصال ارت در دورههای مشخص
نگاه پیشگیرانه به سینی کابل، هزینه نگهداری را بهشکل قابل توجهی کاهش میدهد.
جمعبندی
تحلیل خرابیهای سینی کابل پس از ۵ سال بهرهبرداری نشان میدهد که اغلب مشکلات ناشی از انتخاب اولیه نامناسب، کاهش کیفیت اجرا یا نبود برنامه نگهداری دورهای است.
در محیطهای صنعتی، سینی کابل باید بهعنوان بخشی از زیرساخت حیاتی در نظر گرفته شود، نه صرفاً مسیر عبور کابل. انتخاب صحیح متریال، رعایت استانداردهای نصب و توجه به شرایط محیطی، نقش تعیینکنندهای در افزایش عمر مفید سیستم دارد.
همکاری با مجموعههایی که تجربه واقعی در طراحی و تولید سینی کابل متناسب با شرایط صنعتی دارند، میتواند از بروز بسیاری از این خرابیها جلوگیری کند. اورهان صنعت با تمرکز بر کیفیت ساخت، رعایت استانداردهای فنی و شناخت دقیق الزامات محیطهای صنعتی، تلاش میکند راهکارهایی ارائه دهد که عملکرد سینی کابل را در بلندمدت تضمین کند.
اگر هدف شما کاهش توقفات ناخواسته و افزایش اطمینان عملیاتی است، کیفیت سینی کابل را یک سرمایهگذاری بلندمدت در نظر بگیرید، نه یک هزینه کوتاهمدت.
