بررسی Load Rating در سینی کابل صنعتی و راهنمای کامل محاسبه ظرفیت بار و انتخاب سینی کابل مناسب
خرداد
Load Rating در سینی کابل یا ظرفیت بار مجاز، یکی از مهمترین مشخصات فنی سینی کابل است که نشان میدهد سینی کابل چه میزان وزن را بدون تغییر شکل، افتادگی یا آسیب تحمل میکند. اگر ظرفیت بار سینی کابل کمتر از وزن واقعی کابلها و تجهیزات باشد، احتمال خمشدگی، آسیب به اتصالات، شکست ساپورتها و حتی خرابی کابلها افزایش مییابد.
به زبان ساده:
- هرچه تعداد و وزن کابلها بیشتر باشد، Load Rating اهمیت بیشتری پیدا میکند.
- انتخاب سینی کابل صرفاً بر اساس عرض و ارتفاع اشتباه است.
- ظرفیت بار باید بر اساس وزن کابلها، فاصله ساپورتها و شرایط محیطی محاسبه شود.
- در پروژههای صنعتی، پالایشگاهی، نیروگاهی و دیتاسنتری، توجه به Load Rating یک الزام مهندسی محسوب میشود.
Load Rating در سینی کابل چیست؟
در طراحی سیستمهای مدیریت کابل، یکی از مهمترین پارامترهایی که مهندسان برق و مکانیک بررسی میکنند، ظرفیت تحمل بار یا Load Rating است.
Load Rating نشان میدهد یک سینی کابل تحت شرایط مشخص چه میزان بار را میتواند تحمل کند بدون آنکه:
- دچار خمش غیرمجاز شود.
- تغییر شکل دائمی پیدا کند.
- عملکرد ایمن خود را از دست بدهد.
- باعث آسیب به کابلها شود.
این پارامتر معمولاً توسط تولیدکننده بر اساس آزمایشهای مکانیکی و استانداردهای بینالمللی تعیین میشود.
چرا Load Rating اهمیت دارد؟
بسیاری از خرابیهای سیستم کابلکشی ناشی از انتخاب اشتباه سینی کابل است.
در برخی پروژهها تنها به ابعاد ظاهری سینی کابل توجه میشود، در حالی که ظرفیت بار واقعی نادیده گرفته میشود.
نتایج این اشتباه میتواند شامل موارد زیر باشد:
- افتادگی سینی کابل
- باز شدن اتصالات
- شکستن ساپورتها
- آسیب به روکش کابلها
- افزایش هزینه تعمیرات
- توقف تجهیزات صنعتی
به همین دلیل Load Rating یکی از مهمترین معیارهای انتخاب سینی کابل صنعتی محسوب میشود.
چه عواملی بر ظرفیت بار سینی کابل تاثیر میگذارند؟
1. ضخامت ورق
هرچه ضخامت ورق بیشتر باشد، مقاومت مکانیکی سینی کابل افزایش پیدا میکند.
ضخامتهای رایج:
- 0.7 میلیمتر
- 1 میلیمتر
- 1.25 میلیمتر
- 1.5 میلیمتر
- 2 میلیمتر
- 2.5 میلیمتر
در پروژههای سنگین معمولاً از ضخامتهای بالاتر استفاده میشود.
2. عرض سینی کابل
افزایش عرض سینی کابل لزوماً به معنای افزایش ظرفیت بار نیست.
در بسیاری از موارد با افزایش عرض، نیاز به ضخامت بیشتر و ساپورتهای قویتر نیز وجود دارد.
3. نوع طراحی سینی کابل
ویژگیهای ساختاری مانند:
- ارتفاع لبه
- نوع خمکاری
- کیفیت پانچ
- طراحی تقویتکنندهها
مستقیماً بر Load Rating تاثیر دارند.

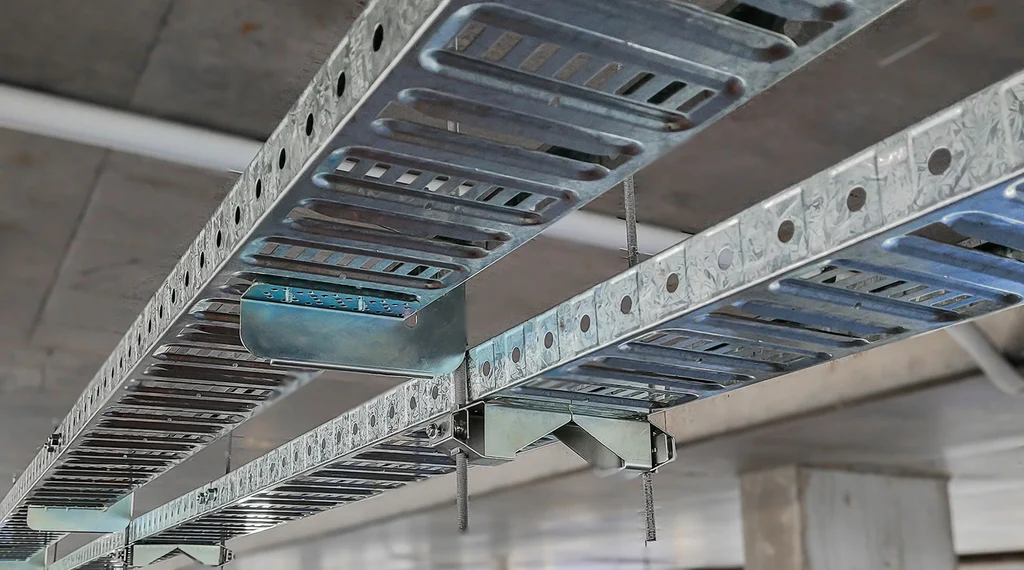

4. فاصله ساپورتها
یکی از مهمترین عوامل موثر بر ظرفیت بار، فاصله بین ساپورتها است.
هرچه فاصله ساپورتها بیشتر شود:
- میزان خمش افزایش مییابد.
- ظرفیت بار کاهش پیدا میکند.
به همین دلیل در کاتالوگهای فنی، ظرفیت بار معمولاً بر اساس فاصله مشخص ساپورتها ارائه میشود.
وزن کابلها چگونه محاسبه میشود؟
برای تعیین Load Rating موردنیاز، ابتدا باید وزن واقعی کابلها محاسبه شود.
در این محاسبات موارد زیر در نظر گرفته میشود:
- تعداد کابلها
- قطر کابلها
- وزن هر متر کابل
- طول مسیر
- ضریب توسعه آینده
بسیاری از مهندسان حرفهای حداقل 20 تا 30 درصد ظرفیت رزرو برای توسعه آینده در نظر میگیرند.
تفاوت ظرفیت بار استاتیکی و دینامیکی
بار استاتیکی
وزنی که بهصورت ثابت روی سینی کابل قرار دارد.
مانند:
- وزن کابلها
- اتصالات
- تجهیزات جانبی
بار دینامیکی
نیروهایی که در اثر شرایط محیطی ایجاد میشوند.
مانند:
- لرزش تجهیزات
- زلزله
- ضربههای مکانیکی
- حرکت کابلها
در پروژههای صنعتی بزرگ هر دو نوع بار باید بررسی شوند.
استانداردهای مرتبط با Load Rating
تولیدکنندگان معتبر سینی کابل معمولاً محصولات خود را بر اساس استانداردهای شناختهشده آزمایش میکنند.
مهمترین استانداردها عبارتاند از:
- NEMA
- IEC
- ASTM
- BS EN
این استانداردها روشهای آزمون ظرفیت بار، میزان خمش مجاز و الزامات ایمنی را مشخص میکنند.
چگونه ظرفیت بار نامناسب باعث خرابی سینی کابل میشود؟
اگر ظرفیت واقعی کمتر از وزن واردشده باشد، مشکلات زیر ایجاد میشود:
افتادگی مسیر
رایجترین مشکل، Sag یا افتادگی سینی کابل است.
آسیب به کابلها
تغییر شکل سینی میتواند فشار اضافی به کابلها وارد کند.
کاهش ایمنی
در برخی پروژهها حتی احتمال جدا شدن مسیر از ساپورتها وجود دارد.
افزایش هزینه نگهداری
اصلاح مسیرهای آسیبدیده معمولاً هزینه بالایی دارد.
چه پروژههایی بیشترین نیاز را به بررسی Load Rating دارند؟
پالایشگاهها
دارای حجم زیادی از کابلهای قدرت و ابزار دقیق هستند.
نیروگاهها
وزن کابلها در مسیرهای طولانی بسیار زیاد است.
کارخانههای صنعتی
خطوط تولید معمولاً کابلکشی سنگینی دارند.

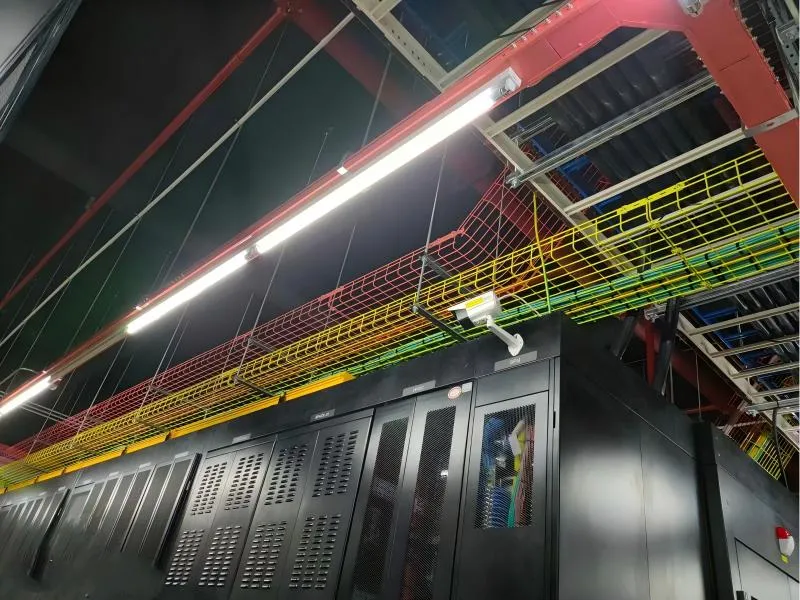

دیتاسنترها
تراکم بالای کابلهای برق و شبکه اهمیت Load Rating را افزایش میدهد.
پروژههای عمرانی بزرگ
در مجتمعهای تجاری و صنعتی نیز این موضوع اهمیت ویژهای دارد.
اشتباهات رایج در انتخاب سینی کابل از نظر ظرفیت بار
انتخاب صرفاً بر اساس قیمت
گاهی سینی کابل ارزانتر ظرفیت بار کافی ندارد.
بیتوجهی به توسعه آینده
بسیاری از پروژهها در آینده گسترش پیدا میکنند.
نادیده گرفتن وزن واقعی کابلها
تخمین نادرست وزن باعث انتخاب اشتباه میشود.
فاصله زیاد ساپورتها
حتی بهترین سینی کابل نیز در صورت ساپورتگذاری اشتباه دچار افتادگی خواهد شد.
چگونه سینی کابل مناسب انتخاب کنیم؟
برای انتخاب صحیح باید موارد زیر بررسی شوند:
- وزن کل کابلها
- نوع کابلها
- طول مسیر
- فاصله ساپورتها
- شرایط محیطی
- احتمال توسعه آینده
- استانداردهای پروژه
تنها پس از این بررسیها میتوان ظرفیت بار مناسب را تعیین کرد.
سوالات متداول
آیا سینی کابل ضخیمتر همیشه بهتر است؟
خیر. انتخاب باید بر اساس محاسبات مهندسی انجام شود. ضخامت بیش از حد میتواند هزینه پروژه را افزایش دهد.
آیا Load Rating روی قیمت سینی کابل تاثیر دارد؟
بله. هرچه ظرفیت بار بیشتر باشد معمولاً ضخامت ورق و استحکام سازه نیز افزایش مییابد.
آیا میتوان ظرفیت بار را بعداً افزایش داد؟
در برخی شرایط با تغییر ساپورتها یا تعویض بخشی از مسیر امکانپذیر است، اما معمولاً هزینهبر خواهد بود.
آیا پروژههای کوچک هم نیاز به بررسی Load Rating دارند؟
بله. اگرچه اهمیت آن در پروژههای صنعتی بیشتر است، اما در همه پروژهها باید مورد توجه قرار گیرد.
جمعبندی
Load Rating یکی از مهمترین پارامترهای انتخاب سینی کابل در پروژههای صنعتی و ساختمانی است. انتخاب صحیح ظرفیت بار باعث افزایش ایمنی، جلوگیری از افتادگی مسیر، محافظت بهتر از کابلها و کاهش هزینههای نگهداری میشود. بیتوجهی به این موضوع میتواند خسارتهای فنی و مالی قابل توجهی به پروژه وارد کند.
