تاثیر شعاع خم کابل بر طراحی سینی کابل ، راهنمای مهندسی برای جلوگیری از آسیب به کابلها
خرداد
شعاع خم کابل یکی از مهمترین عوامل در طراحی صحیح سینی کابل است. اگر کابل در مسیر سینی کابل با خم تند و غیراستاندارد مواجه شود، احتمال آسیب به عایق، کاهش عمر کابل، افت عملکرد الکتریکی و حتی بروز خطاهای سیستم افزایش پیدا میکند. به همین دلیل در طراحی مسیر سینی کابل، انتخاب زانویی مناسب، رعایت شعاع خم استاندارد و توجه به نوع کابل از الزامات اصلی پروژههای صنعتی و ساختمانی محسوب میشود.
به طور کلی هرچه قطر کابل بیشتر باشد، شعاع خم مورد نیاز نیز بزرگتر خواهد بود. عدم رعایت این اصل میتواند هزینههای تعمیر و تعویض قابل توجهی به پروژه تحمیل کند.
شعاع خم کابل چیست؟
شعاع خم کابل (Cable Bend Radius) به حداقل شعاع مجاز برای خم کردن کابل بدون آسیب به ساختار داخلی آن گفته میشود.
هر کابل از اجزای مختلفی تشکیل شده است:
- هادی
- عایق
- شیلد
- زره (در برخی کابلها)
- روکش خارجی
هنگامی که کابل بیش از حد خم شود، تنش مکانیکی به این اجزا وارد شده و احتمال خرابی افزایش مییابد.
به همین دلیل در طراحی سینی کابل باید مسیر حرکت کابلها به گونهای انتخاب شود که شعاع خم استاندارد رعایت گردد.
چرا شعاع خم کابل در طراحی سینی کابل اهمیت دارد؟
بسیاری از خرابیهای زودهنگام کابلها به دلیل خمهای غیراصولی اتفاق میافتد.
رعایت شعاع خم مناسب باعث میشود:
- عمر کابل افزایش یابد.
- عایق کابل آسیب نبیند.
- هادیها دچار شکستگی نشوند.
- افت کیفیت سیگنال کاهش یابد.
- هزینه تعمیرات کمتر شود.
- قابلیت اطمینان سیستم افزایش یابد.
رابطه بین سینی کابل و شعاع خم کابل
یکی از وظایف اصلی سیستم سینی کابل ایجاد بستری مناسب برای عبور ایمن کابلها است.
اگر در طراحی مسیر سینی کابل فقط به کوتاهترین مسیر توجه شود و شعاع خم کابل نادیده گرفته شود، مشکلات متعددی ایجاد خواهد شد.
به همین دلیل مهندسان هنگام طراحی باید موارد زیر را بررسی کنند:
- قطر کابلها
- نوع کابل
- تعداد کابلها
- مسیر حرکت
- محل زانوییها
- محدودیتهای فضا
حداقل شعاع خم کابل چگونه تعیین میشود؟
عدد دقیق به نوع کابل بستگی دارد اما معمولاً تولیدکنندگان حداقل شعاع خم را در کاتالوگ فنی اعلام میکنند.
به عنوان نمونه:
کابلهای قدرت
معمولاً بین 12 تا 15 برابر قطر خارجی کابل
کابلهای کنترل
معمولاً بین 8 تا 12 برابر قطر کابل
کابلهای فیبر نوری
دارای حساسیت بسیار بالا و نیازمند شعاع خم بزرگتر
کابلهای ابزار دقیق
بسته به نوع شیلد و ساختار داخلی دارای الزامات خاص هستند.

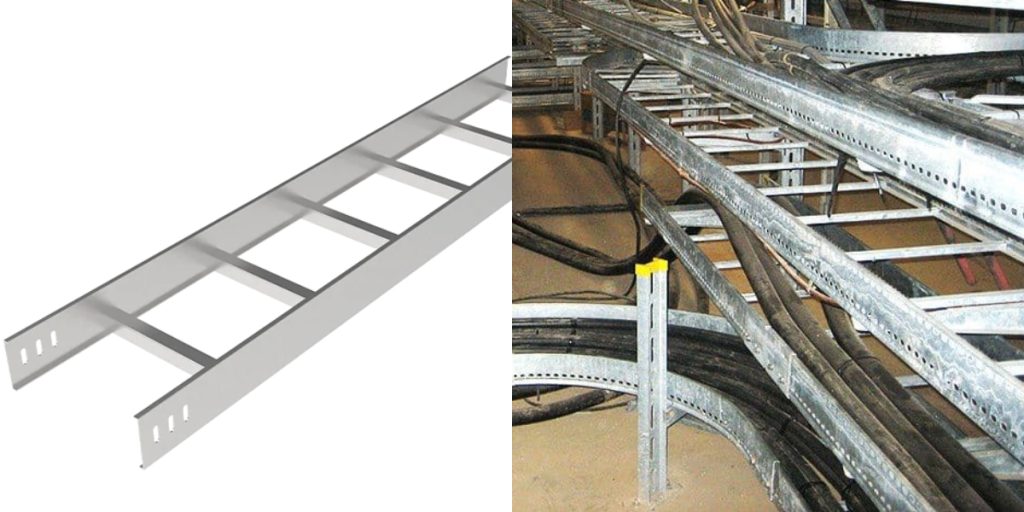

تاثیر شعاع خم بر عملکرد کابلهای قدرت
در کابلهای قدرت، خم بیش از حد میتواند باعث:
- ترکخوردگی عایق
- آسیب به هادی
- افزایش احتمال اتصال کوتاه
- کاهش ایمنی سیستم
شود.
به همین دلیل در مسیرهای دارای تغییر جهت، انتخاب صحیح زانویی سینی کابل اهمیت زیادی دارد.

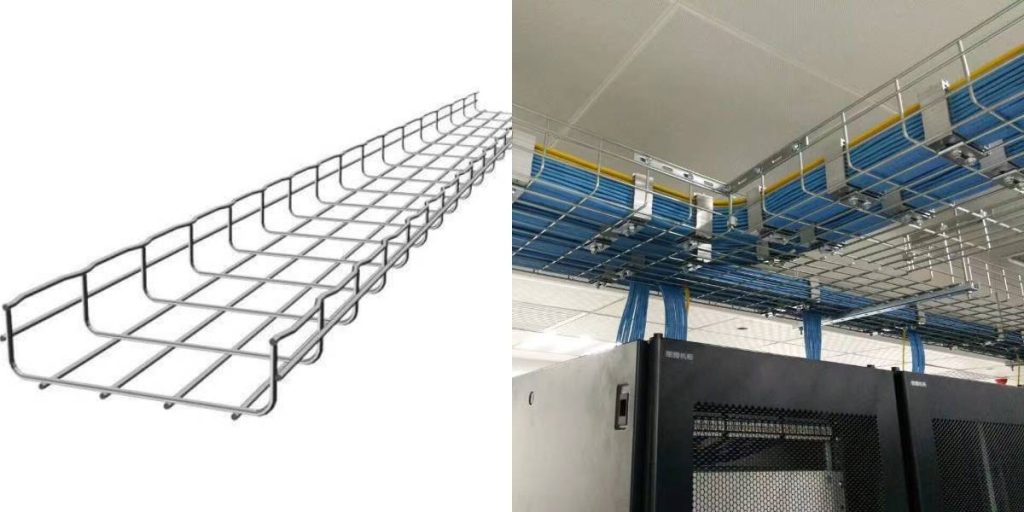

تاثیر شعاع خم بر کابلهای شبکه و دیتا
در شبکههای کامپیوتری و مراکز داده، موضوع حتی حساستر است.
خم غیراستاندارد میتواند باعث:
- افت کیفیت سیگنال
- افزایش نویز
- کاهش سرعت انتقال داده
- افزایش خطاهای ارتباطی
شود.
به همین دلیل طراحی حرفهای سینی کابل در پروژههای شبکه اهمیت ویژهای دارد.

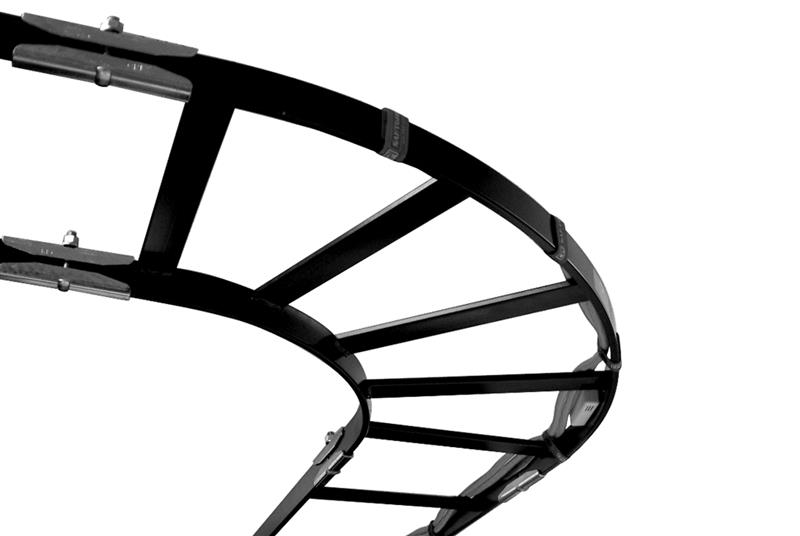

نقش زانویی سینی کابل در رعایت شعاع خم
زانوییها یکی از مهمترین اتصالات در سیستم سینی کابل هستند.
انواع متداول:
- زانویی افقی 90 درجه
- زانویی افقی 45 درجه
- زانویی عمودی داخلی
- زانویی عمودی خارجی
هرچه طراحی زانویی اصولیتر باشد، رعایت شعاع خم کابل آسانتر خواهد بود.
اشتباهات رایج در طراحی مسیر سینی کابل
استفاده از زانوییهای کوچک
برخی مجریان برای کاهش هزینه از زانوییهایی با ابعاد نامناسب استفاده میکنند.
تراکم بیش از حد کابل
افزایش تعداد کابلها باعث محدود شدن فضای خم میشود.
بیتوجهی به مشخصات سازنده کابل
هر کابل دارای الزامات خاص خود است.
تغییر مسیر ناگهانی
تغییرات شدید جهت مسیر یکی از عوامل اصلی آسیب کابل است.
تاثیر شعاع خم بر عمر مفید کابل
یکی از مهمترین مزایای رعایت شعاع خم استاندارد، افزایش عمر کابل است.
مزایای بلندمدت:
- کاهش خرابی
- کاهش توقف تجهیزات
- کاهش هزینه نگهداری
- افزایش پایداری سیستم
در پروژههای صنعتی بزرگ این موضوع میتواند میلیونها تومان صرفهجویی ایجاد کند.
چگونه مسیر سینی کابل را برای رعایت شعاع خم طراحی کنیم؟
برای طراحی حرفهای باید:
- مشخصات فنی کابلها بررسی شود.
- محل تغییر جهتها مشخص شود.
- زانویی مناسب انتخاب گردد.
- فضای کافی برای خم کابل در نظر گرفته شود.
- از اتصالات استاندارد استفاده شود.
- مسیر آینده توسعه پروژه نیز لحاظ شود.
اهمیت شعاع خم در صنایع مختلف
پالایشگاهها
کابلهای قدرت و ابزار دقیق بسیار حساس هستند.
نیروگاهها
حجم بالای کابلکشی نیازمند طراحی دقیق است.
دیتاسنترها
افت سیگنال میتواند مشکلات جدی ایجاد کند.
کارخانههای صنعتی
خرابی کابلها موجب توقف خطوط تولید خواهد شد.
سوالات متداول
آیا خم شدید کابل همیشه باعث خرابی میشود؟
ممکن است خرابی بلافاصله ظاهر نشود اما عمر کابل به شدت کاهش پیدا میکند.
آیا شعاع خم برای همه کابلها یکسان است؟
خیر. هر نوع کابل استاندارد خاص خود را دارد.
آیا زانویی سینی کابل روی شعاع خم تاثیر دارد؟
بله. انتخاب زانویی مناسب یکی از عوامل اصلی رعایت شعاع خم استاندارد است.
آیا رعایت شعاع خم باعث کاهش هزینهها میشود؟
بله. کاهش خرابی و افزایش عمر کابلها هزینههای نگهداری را به میزان قابل توجهی کاهش میدهد.
جمعبندی
شعاع خم کابل یکی از مهمترین پارامترهای طراحی سینی کابل محسوب میشود و بیتوجهی به آن میتواند باعث آسیب به کابلها، افت عملکرد سیستم و افزایش هزینههای تعمیرات شود. انتخاب صحیح زانوییها، رعایت استانداردهای کابلکشی و طراحی اصولی مسیر سینی کابل نقش مهمی در افزایش طول عمر تجهیزات و بهبود عملکرد شبکه برق دارد.
